Буровая установка для бурения со съёмным керноприёмником

Описание продукции Шахтная буровая установка для бурения со съёмным керноприёмником (с двумя типами привода – дизельным и электрическим) предназначена для подземного отбора керна в шахтах, бурения в сложных условиях и удовлетворения потребностей организации работ в различных сценария...

Отправить заявку



Описание

маркер

Описание продукции

Шахтная буровая установка для бурения со съёмным керноприёмником (с двумя типами привода — дизельным и электрическим) предназначена для подземного отбора керна в шахтах, бурения в сложных условиях и удовлетворения потребностей организации работ в различных сценариях. Выпускаются модели CMS1-4500/75Q, CMS1-6600/90Q, CMS1-8000/90Q. Установка использует комбинированный привод: дизельный и электрический, что позволяет переключать тип привода в зависимости от условий эксплуатации и требований на площадке. Также она обладает технологической особенностью: извлечение керна без подъёма буровых штанг.

По сравнению с решениями на основе одного типа привода, данная установка лучше подходит для выполнения задач, где оборудование должно обеспечивать как стабильный отбор керна, так и полевую мобильность. В нормальных условиях эксплуатации можно использовать электрический привод для стабильного бурения. При перемещении, вспомогательном движении или в особых условиях можно задействовать дизельный привод для повышения адаптивности оборудования.

Шахтная буровая установка для бурения со съёмным керноприёмником (с двумя типами привода) обладает следующими характеристиками: извлечение керна без извлечения буровых штанг, одна машина с двумя функциями, высокий выход керна, возможность отбора керна на 360° во всех направлениях. Для извлечения керна не требуется многократно извлекать штанги, что сокращает вспомогательное время; скорость извлечения керна повышается на 35%. Установка может использоваться как для обычного бурения, так и для бурения со съёмным керноприёмником, удовлетворяя разнообразные потребности в бурении. Двухтрубная конструкция керноприёмного снаряда стабильна, обеспечивает хорошую сохранность керна, что удобно для хранения и анализа геологических образцов. Установка сохраняет хорошую стабильность работы даже при бурении под большими углами.

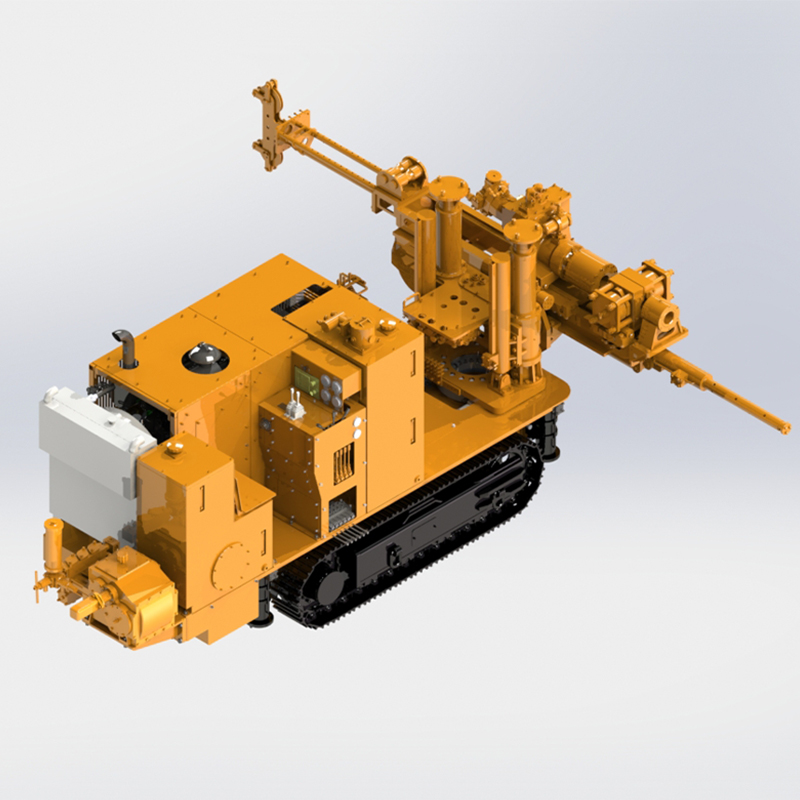

Буровая установка для бурения со съёмным керноприёмником с комбинированным дизель-электрическим приводом (1)

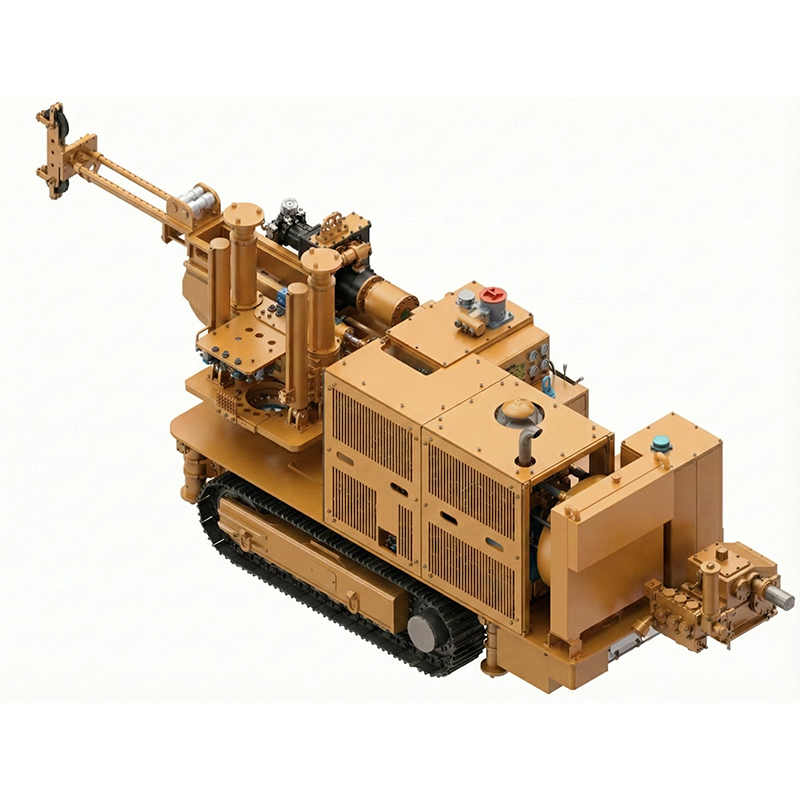

Буровая установка для бурения со съёмным керноприёмником с комбинированным дизель-электрическим приводом (2)

Эксплуатационные параметры CMS1-4500/75Q

Общие характеристики	Технические параметры	Ед. изм.	CMS1-4500/75Q
	Габаритные размеры в рабочем состоянии (Д×Ш×В)	мм	4500×1400×1900
	Мощность дизельного двигателя	кВт	85
	Экологический класс дизельного двигателя	-	Китай III
	Дорожный просвет	мм	200
	Горизонтальный поворот	°	360
	Вертикальная регулировка угла	°	±90
	Масса установки	кг	8500
Поворотный механизм	Номинальное давление	МПа	20
	Номинальный крутящий момент	Н·м	700-4500
	Номинальная частота вращения	об/мин	75-1200
Механизм подачи	Способ подачи	-	Подача гидроцилиндром направляющего типа
	Рабочее давление	МПа	18
	Длина направляющей	мм	2200
	Ход подачи	мм	800 (опционально 600, 700)
	Усилие подачи / усилие извлечения	кН	120/120 (регулируемый)
	Скорость подачи на холостом ходу	м/мин	0-25
	Скорость возврата на холостом ходу	м/мин	0-25
Ходовой механизм	Способ передвижения	-	Гусеничный
	Тип приводного механизма	-	Гидромоторный привод
	Рабочее давление	МПа	21
	Скорость передвижения	м/мин	25
	Преодолеваемый уклон	°	±20
	Удельное давление на грунт	МПа	0.05
Водоподающий механизм	Давление промывочной воды при бурении	МПа	0.6-2.5
Насосная станция	Способ охлаждения гидравлической системы	-	водяное охлаждение
	Номинальная мощность электродвигателя	кВт	75
	Номинальная частота вращения электродвигателя	об/мин	1480
Комплектующее буровое оборудование	Керновая буровая штанга	мм	Φ71 (под заказ)
Комплектующее буровое оборудование	Диаметр керновой буровой коронки	мм	Φ75 (под заказ)

Эксплуатационные параметры CMS1-6600/90Q

Общие характеристики	Технические параметры	Ед. изм.	CMS1-6600/90Q
	Габаритные размеры в рабочем состоянии (Д×Ш×В)	мм	4600×1400×1900
	Мощность дизельного двигателя	кВт	85
	Экологический класс дизельного двигателя	-	Китай III
	Дорожный просвет	мм	200
	Горизонтальный поворот	°	360
	Вертикальная регулировка угла	°	±90
	Масса установки	кг	8800
Поворотный механизм	Номинальное давление	МПа	20
	Номинальный крутящий момент	Н·м	900-6600
	Номинальная частота вращения	об/мин	65–1100 (опционально вращатель 800–1100 об/мин)
Механизм подачи	Способ подачи	-	Подача гидроцилиндром направляющего типа
	Рабочее давление	МПа	18
	Длина направляющей	мм	2200
	Ход подачи	мм	800 (опционально 600, 700)
	Усилие подачи / усилие извлечения	кН	120/120 (регулируемый)
	Скорость подачи на холостом ходу	м/мин	0-25
	Скорость возврата на холостом ходу	м/мин	0-25
Ходовой механизм	Способ передвижения	-	Гусеничный
	Тип приводного механизма	-	Гидромоторный привод
	Рабочее давление	МПа	21
	Скорость передвижения	м/мин	25
	Преодолеваемый уклон	°	±20
	Удельное давление на грунт	МПа	0.05
Водоподающий механизм	Давление промывочной воды при бурении	МПа	0.6-2.5
Насосная станция	Способ охлаждения гидравлической системы	-	водяное охлаждение
	Номинальная мощность электродвигателя	кВт	90
	Номинальная частота вращения электродвигателя	об/мин	1480
Комплектующее буровое оборудование	Геологические / трёхгранные / широколопастные буровые штанги	мм	Φ71 (керновая буровая штанга)
Комплектующее буровое оборудование	Диаметр буровой коронки по требованию	мм	Φ75 (керн)

Эксплуатационные параметры CMS1-8000/90Q

Общие характеристики	Технические параметры	Ед. изм.	CMS1-8000/90Q
	Габаритные размеры в рабочем состоянии (Д×Ш×В)	мм	4600×1400×1900
	Мощность дизельного двигателя	кВт	85
	Дорожный просвет	мм	200
	Горизонтальный поворот	°	360
	Вертикальная регулировка угла	°	±90
	Масса установки	кг	9000
Поворотный механизм	Номинальное давление	МПа	20
	Номинальный крутящий момент	Н·м	1100-8000
	Номинальная частота вращения	об/мин	60-1000 (опционально вращатель 800–1000 об/мин)
Механизм подачи	Способ подачи	-	Подача гидроцилиндром направляющего типа
	Рабочее давление	МПа	18
	Длина направляющей	мм	2200
	Ход подачи	мм	800 (опционально 600, 700)
	Усилие подачи / усилие извлечения	кН	120/120 (регулируемый)
	Скорость подачи на холостом ходу	м/мин	0-25
	Скорость возврата на холостом ходу	м/мин	0-25
Ходовой механизм	Способ передвижения	-	Гусеничный
	Тип приводного механизма	-	Гидромоторный привод
	Рабочее давление	МПа	21
	Скорость передвижения	м/мин	25
	Преодолеваемый уклон	°	±20
	Удельное давление на грунт	МПа	0.05
Водоподающий механизм	Давление промывочной воды при бурении	МПа	0.6-2.5
Насосная станция	Способ охлаждения гидравлической системы	-	водяное охлаждение
	Номинальная мощность электродвигателя	кВт	90
	Номинальная частота вращения электродвигателя	об/мин	1480
Комплектующее буровое оборудование	Геологические / трёхгранные / широколопастные буровые штанги	мм	Φ71 (керновая буровая штанга)
Комплектующее буровое оборудование	Диаметр буровой коронки по требованию	мм	Φ75 (керн)
