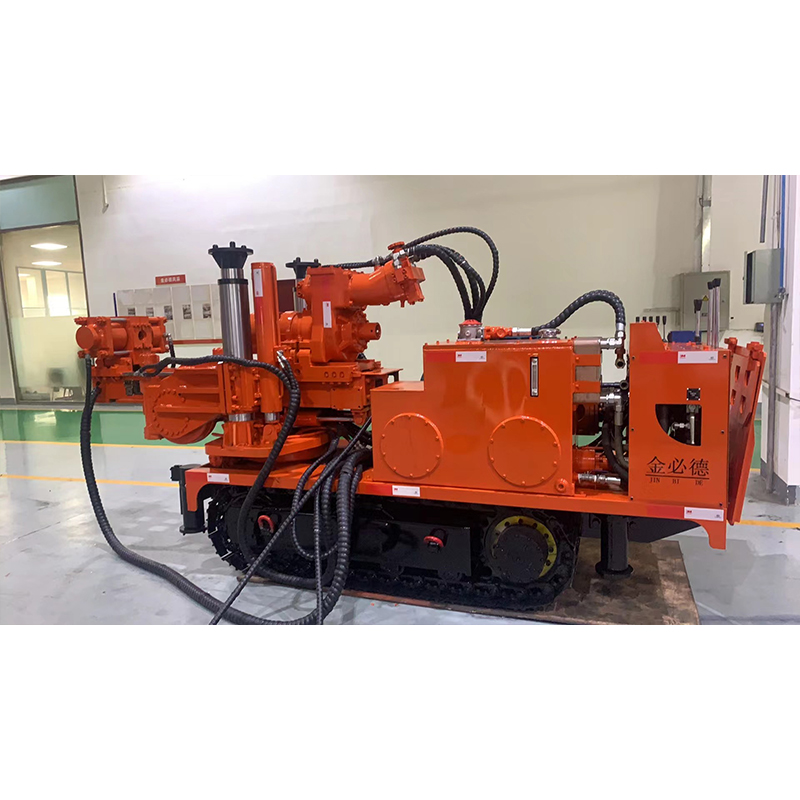

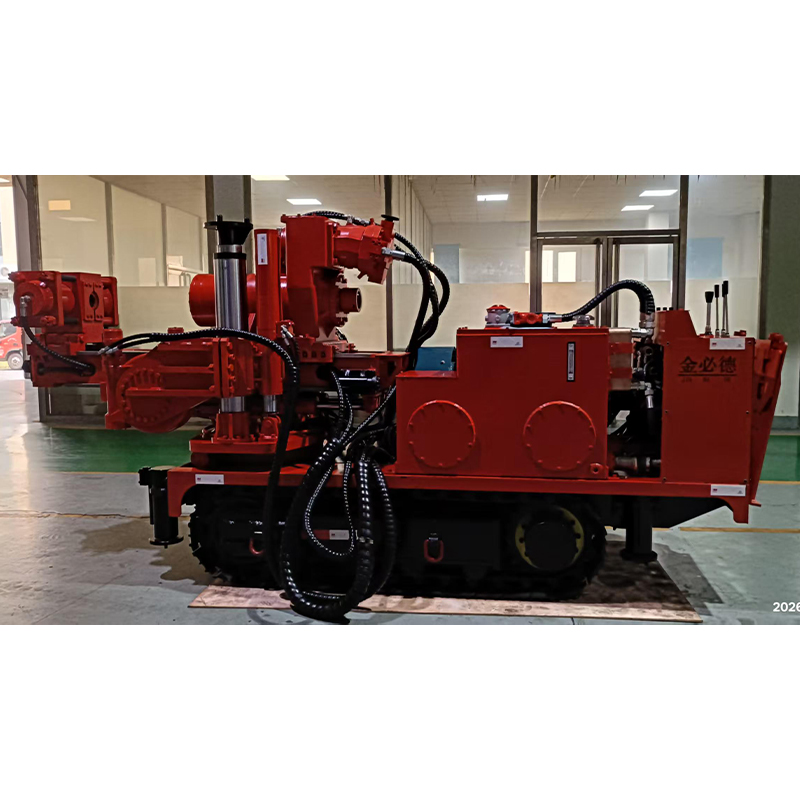

Шахтная глубинная буровая установка CMS1-6600/75 | CMS1-8000/90

Описание продукции CMS1-6600/75 и CMS1-8000/90 – это шахтные буровые установки для глубоких скважин, разработанные для более интенсивных работ, сложных условий и бурения на большие глубины. Они подходят для инженерных сценариев с высокими требованиями к глубине бурения, непрерывности раб...

Отправить заявку



Описание

маркер

Описание продукции

CMS1-6600/75 и CMS1-8000/90 — это шахтные буровые установки для глубоких скважин, разработанные для более интенсивных работ, сложных условий и бурения на большие глубины. Они подходят для инженерных сценариев с высокими требованиями к глубине бурения, непрерывности работ и общей несущей способности оборудования. Как продукция высокого диапазона в серии CMS1, эти модели делают акцент на стабильной выходной мощности платформы и способности адаптироваться к тяжелым режимам работы. Они предназначены для бурения на ответственных участках шахт, длительного дренажа и разведки воды, непрерывного бурения в сложных геологических условиях, а также для проектов с высокими требованиями к эффективности организации работ. Серия CMS1 сформировала полную линейку моделей от 1600/37 до 8000/90, что позволяет CMS1-6600/75 и CMS1-8000/90 выполнять задачи более высокого уровня в рамках серийной системы.

CMS1-6600/75 и CMS1-8000/90 построены вокруг высоконагруженных сценариев применения, обеспечивая повышенную несущую способность оборудования. Для крупных шахт или ключевых проектов по управлению горными работами выбор оборудования требует учета не только возможности разового бурения, но и комплексной оценки стабильности в длительных сменах, непрерывности выходной мощности в сложных условиях, безопасности работ, а также роли оборудования в обеспечении ключевых этапов проекта. Общие конфигурационные характеристики серии CMS1, такие как гусеничная проходимая конструкция, возможность регулировки угла во всех направлениях, логика адаптации «одна машина — много функций» и система безопасности с самоблокировкой, закладывают техническую основу для того, чтобы продукция данного высокого диапазона могла охватывать еще более суровые условия эксплуатации.

Эксплуатационные параметры

Общие характеристики	Технические параметры	Ед. изм.	CMS1-6600/75	CMS1-8000/90
	Габаритные размеры в рабочем состоянии (Д × Ш × В)	мм	4000×1050×1900（±50）（2200）	4000×1050×1900（±50）
	Общая мощность	кВт	75	90
	Дорожный просвет	мм	200	200
	Глубина бурения	м	650	800
	Угол бурения	°	360	360
	Высота горизонтального бурения	м	1,4–2,5 / 0,8–2,8 (другая высота — под заказ)	1,4–2,7 / 0,8–2,8 (другая высота — под заказ)
	Масса установки	кг	7000	7200
Поворотный механизм	Номинальное давление	МПа	26	27
	Номинальный крутящий момент,	Н·м	6600	8000
	Номинальная частота вращения	об/мин	65-310	55-210
Механизм подачи	Способ подачи		Подача гидроцилиндром направляющего типа	Подача гидроцилиндром направляющего типа
	Рабочее давление	МПа	20	22
	Ход подачи	мм	800	800
	Усилие подачи / усилие извлечения	кН	180/180	200/200
	Скорость подачи на холостом ходу	м/мин	0-25	0-25
	Скорость возврата на холостом ходу	м/мин	0-25	0-25
Ходовой механизм	Способ передвижения		Гусеничный	Гусеничный
	Тип приводного механизма		Гидромоторный привод	Гидромоторный привод
	Рабочее давление	МПа	20	22
	Скорость передвижения	м/мин	30（±2）	30（±2）
	Преодолеваемый уклон	°	±25	±25
	Удельное давление на грунт	МПа	0.05	0.05
Водоподающий механизм	Давление промывочной воды при бурении	МПа	0.6-2.5	0.6-2.5
Электродвигатель насосной станции	Номинальная мощность	кВт	75	90
	Номинальное напряжение	В	660/1140	660/1140
	Номинальная частота вращения	об/мин	1480	1480
Комплектующее буровое оборудование	Геологические / трёхгранные / широколопастные буровые штанги (стандартная комплектация)	мм	Φ73	Φ73
	Диаметр буровой коронки (стандартная комплектация)	мм	Φ90/Φ94/Φ108/Φ133	Φ90/Φ94/Φ108/Φ133
	Геологические / трёхгранные / широколопастные буровые штанги (опционально)	мм	Φ89/Φ63.5	Φ89/Φ63.5
	Диаметр буровой коронки (опционально)	мм	Φ113/Φ133/Φ153	Φ113/Φ133/Φ153
	Диаметр высокоэффективной шнековой буровой штанги	мм	Φ96/Φ89	Φ96/Φ89
	Диаметр высокоэффективной буровой коронки	мм	Φ108/Φ115/Φ125	Φ108/Φ115/Φ125
