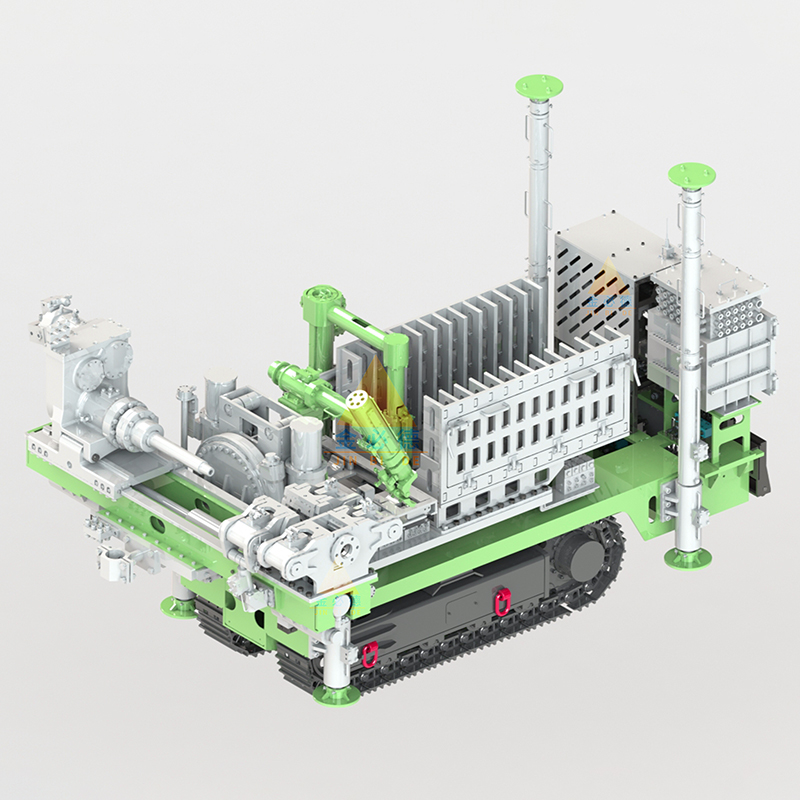

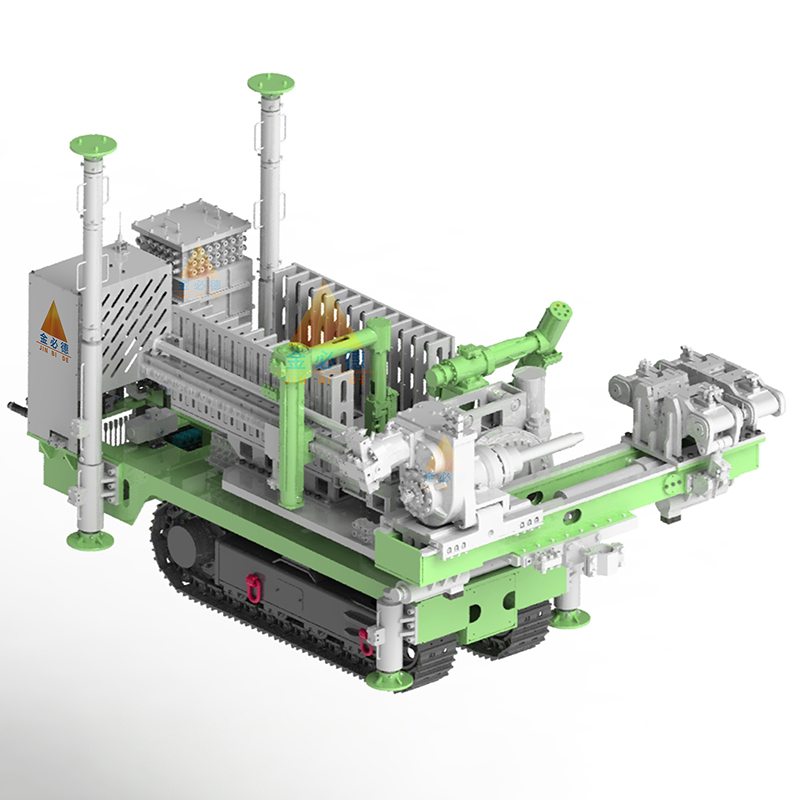

Интеллектуальное буровое оборудование для подземных горных выработок

Описание продукции Подземные буровые работы сопряжены с высоким риском и большой физической нагрузкой. В настоящее время операции по наращиванию и разъединению буровых штанг под землёй в основном выполняются вручную, что требует значительных усилий и создаёт серьёзные угрозы безопасности. Поэт...

Отправить заявку



Описание

маркер

Описание продукции

Подземные буровые работы сопряжены с высоким риском и большой физической нагрузкой. В настоящее время операции по наращиванию и разъединению буровых штанг под землёй в основном выполняются вручную, что требует значительных усилий и создаёт серьёзные угрозы безопасности. Поэтому разработка интеллектуальной буровой установки с функцией автоматической смены штанг имеет большое значение. Интеллектуальная буровая установка способна заменить ручной труд, обеспечивая автоматизированное наращивание и разъединение штанг, а также возможность безлюдного бурения под землёй. Разработанная нашей компанией серия интеллектуальных буровых установок CMS1 для глубоких скважин отличается компактной конструкцией, гибкостью в управлении и хорошей манёвренностью. Она позволяет значительно снизить физическую нагрузку на рабочих и повысить коэффициент безопасности труда. Оборудование широко применяется в угольных шахтах для дегазации, геологоразведки и цементации.

Конструкция с раздельными узлами: Рациональная компоновка, меньшие габариты по сравнению с цельнорамными установками, удобство в обслуживании и ремонте.

Полностью автоматическое бурение одной кнопкой: Оператор задаёт параметры, и после нажатия кнопки установка автоматически выполняет бурение, наращивание и разъединение штанг и другие операции, что значительно снижает трудозатраты.

Дистанционное управление: Оснащён беспроводным пультом, который в реальном времени отображает параметры буровой установки. Поддерживается дистанционное управление с близкого расстояния под землёй и удалённое управление с поверхности, что позволяет реализовать принцип разделения человека и машины, выводя рабочих из опасной зоны.

Интеллектуальная защита от заклинивания бурового инструмента: Благодаря интеллектуальному анализу собираемых данных о давлении, частоте вращения, положении и других параметрах, система в реальном времени определяет состояние бурения и автоматически справляется со сложными режимами, такими как заклинивание, обеспечивая безопасность оборудования и эффективность бурения.

Автоматическая запись данных: Все параметры в процессе бурения (глубина, давление, скорость и т.д.) автоматически записываются и сохраняются, что удобно для контроля и анализа работ.

Высокая безопасность: Благодаря автоматизации и возможности дистанционного управления значительно сокращается количество персонала, занятого на подземных работах, что принципиально повышает уровень безопасности производства в угольных шахтах.

Эксплуатационные параметры

Технические параметры		Ед. изм.	CMS1-4500/55Z	CMS1-5700/75Z	CMS1-6600/75Z	CMS1-8000/90Z
Общая установка	Глубина бурения	мм	400	500	600	700
	Конечный диаметр скважины	мм	93、113	93、113	93、113	93、113
	Диаметр буровой штанги	мм	73、89	73、89	73、89	73、89
	Угол наклона бурения	°	-40~+90	-40~+90	-40~+90	-40~+90
	Азимут бурения	°	±90	±90	±90	±90
	Частота вращения на выходе	об/мин	75~235	70~215	65~195	60~175
	Крутящий момент на выходе	Н·м	1300~4500	1400~5700	1500~6600	1600~8000
	Усилие подачи	кН	130	140	150	160
	Усилие извлечения	кН	200	200	200	200
	Ход подачи	мм	980	980	980	980
	Скорость передвижения	м/мин	0-30	0-30	0-30	0-30
	Преодолеваемый уклон	°	±20	±20	±20	±20
	Дальность беспроводного дистанционного управления	м	≤70	≤70	≤70	≤70
	Ёмкость магазина буровых штанг	шт.	96	96	96	96
	Габаритные размеры (Длина × Ширина × Высота)	мм	Основная машина: 3800×2400×2000（±50）	Основная машина: 3800×2400×2000（±50）	Основная машина: 3850×2400×2000（±50）	Основная машина: 3850×2400×2000（±50）

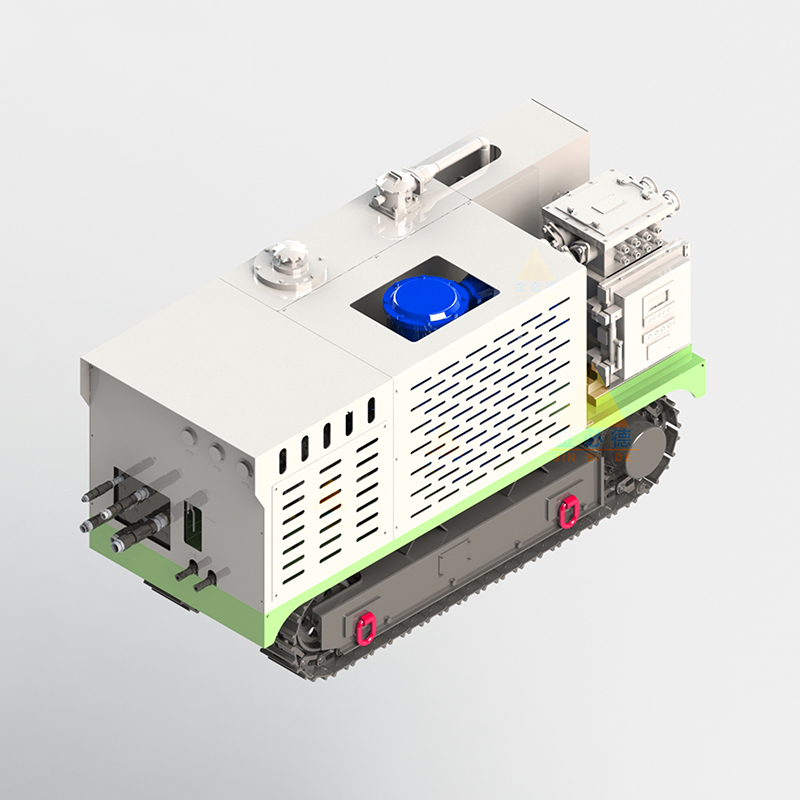

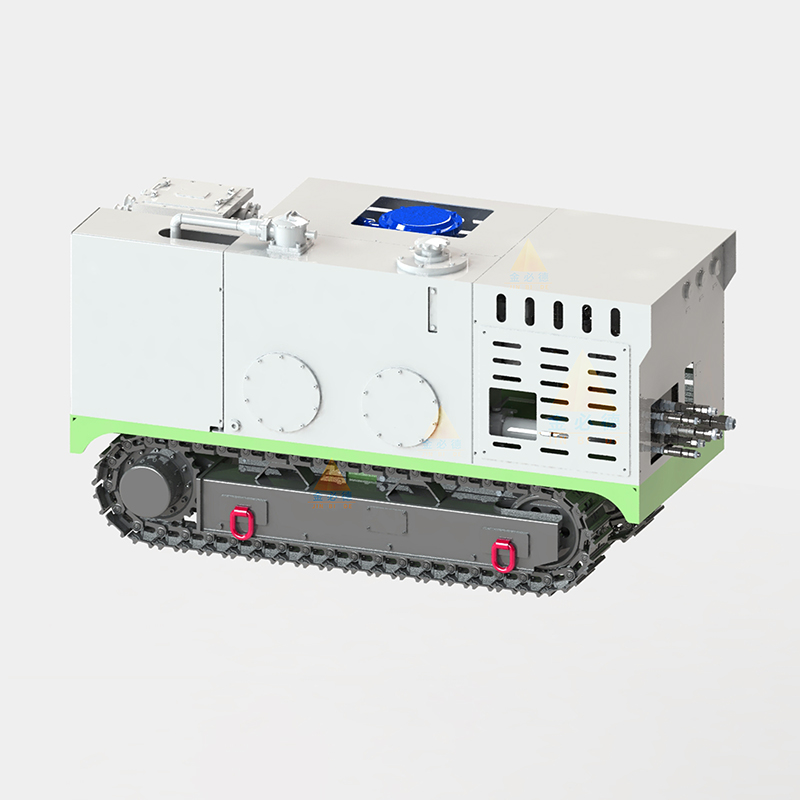

	Габаритные размеры (Длина × Ширина × Высота)	мм	Дополнительная машина: 2400×950×1300（±50）	Дополнительная машина: 2400×950×1300（±50）	Дополнительная машина: 2400×950×1300（±50）	Дополнительная машина:2400×950×1300（±50）
	Масса	кг	Основная машина: 8000	Основная машина: 8100	Основная машина: 8200	Основная машина: 8300
	Масса	кг	Дополнительная машина: 2200	Дополнительная машина: 2200	Дополнительная машина: 2200	Дополнительная машина: 2200
Операционный пульт	Давление манипулятора	МПа	14	14	14	14
Операционный пульт	Давление анкеровки	МПа	20	20	20	20
Насосная станция	Номинальная мощность	кВт	55	75	75	90
	Номинальное напряжение	В	660/1140	660/1140	660/1140	660/1140
	Номинальная частота вращения	об/мин	1480	1480	1480	1480
