Пневматическая платформенная вагонетка (с крановой стрелой) MPCQL

Описание продукции Шахтные гусеничные транспортные машины выпускаются в стандартных модификациях: MPCQL-12D, MPCQL-10D, MPCQL-8D, MPCQL-5D. Габаритные размеры машины составляют 3850×1100×2100 мм, размеры грузовой платформы – 3000×1000×300 мм. Номинальная грузоподъемность техники нахо...

Отправить заявку



Описание

маркер

Описание продукции

Шахтные гусеничные транспортные машины выпускаются в стандартных модификациях: MPCQL-12D, MPCQL-10D, MPCQL-8D, MPCQL-5D. Габаритные размеры машины составляют 3850×1100×2100 мм, размеры грузовой платформы – 3000×1000×300 мм. Номинальная грузоподъемность техники находится в диапазоне от 5 до 12 тонн. Помимо транспортной функции машина оснащена телескопической стрелой. Номинальная грузоподъемность крана – 1500 кг, ход телескопирования – 700 мм, максимальная высота подъема – 3000 мм, угол поворота стрелы – 360°. Оборудование позволяет выполнять комплексные подземные работы: транспортировку, подъем и разгрузку грузов в одном цикле.

Данная гусеничная транспортная машина исключает малоэффективные операции: повторную перегрузку, ручную погрузку-разгрузку и поиск временного подъемного оборудования. В условиях подземных выработок одна машина выполняет транспортировку, позиционирование, подъем и разгрузку грузов. Она особенно эффективна при подъеме и спуске тяжелых грузов на платформу и с платформы, монтаже и транспортировке узлов оборудования, подъеме и укладке крепежных материалов, а также погрузочно-разгрузочных работах в стесненных пространствах.

Машина оснащена гусеничным ходом, двухскоростными ходовыми гидромоторами и отказобезопасной тормозной системой. Для повышения устойчивости во время подъемных работ предусмотрены опорные выдвижные ножки. При этом техника сохраняет ключевые характеристики для шахтных условий: мгновенную готовность к работе от сжатого воздуха, компактную ширину 1100 мм и возможность преодоления уклонов до ±20°. Таким образом, базовая транспортная функция дополнена погрузочно-разгрузочной и подъемной функцией.

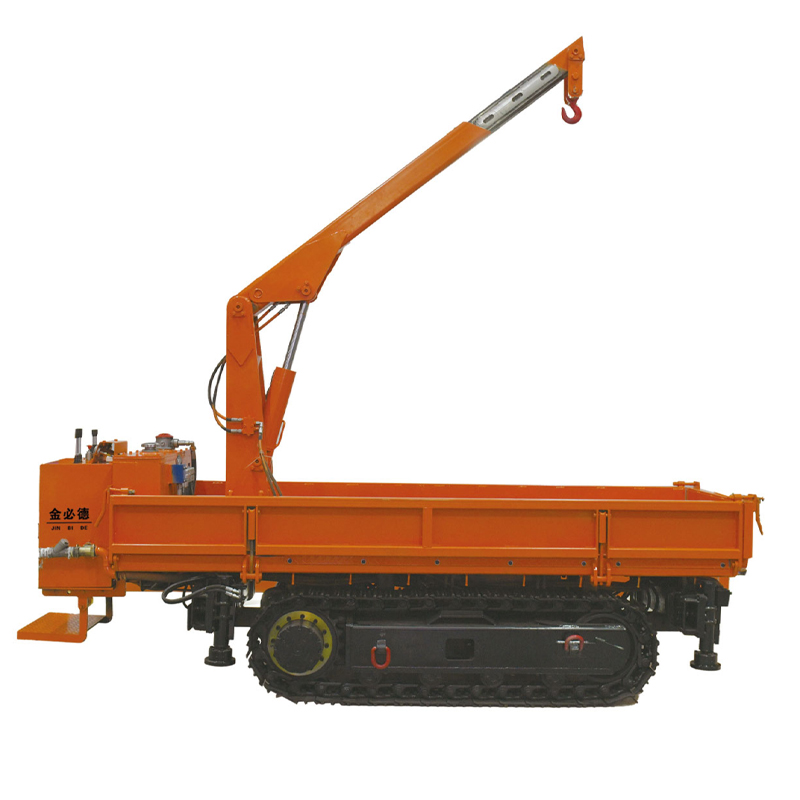

Пневматическая платформенная вагонетка (с крановой стрелой) MPCQL (1)

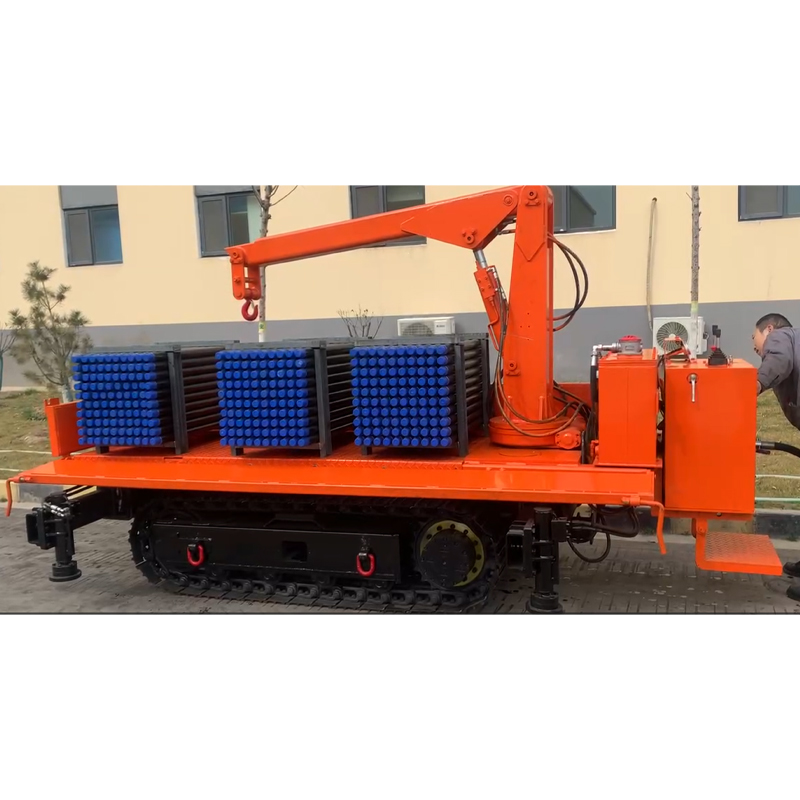

Пневматическая платформенная вагонетка (с крановой стрелой) MPCQL (2)

Эксплуатационные параметры

Параметр		Ед. изм.	MPCQL-12D	MPCQL-10D	MPCQL-8D	MPCQL-5D
Установка в сборе	Габаритные размеры (Д × Ш × В)	мм	3850×1100×2100（±50）	3850×1100×2100（±50）	3850×1100×2100（±50）	3850×1100×2100（±50）
	Номинальная грузоподъёмность	кг	12000	10000	8000	5000
	Тяговое усилие	кН	45	40	40	38
Ходовой механизм	Тип ходовой системы	-	Гусеничная	Гусеничная	Гусеничная	Гусеничная
	Тип привода	-	Гидромотор	Гидромотор	Гидромотор	Гидромотор
	Рабочее давление ходовой системы	МПа	22	20	19	16
	Конструктивное исполнение	-	Гидромотор + гусеничный ход	Гидромотор + гусеничный ход	Гидромотор + гусеничный ход	Гидромотор + гусеничный ход
	Тип тормозной системы	-	Отказобезопасный	Отказобезопасный	Отказобезопасный	Отказобезопасный
	Скорость передвижения	м/мин	35	35	35	35
	Преодолеваемый уклон	°	±20	±20	±20	±20
Подъёмное устройство	Максимальная грузоподъёмность	кг	1500	1500	1500	1500
	Ход телескопирования стрелы	мм	700	700	700	700
	Максимальная высота подъёма	мм	3000	3000	3000	3000
	Угол поворота стрелы	°	360	360	360	360
