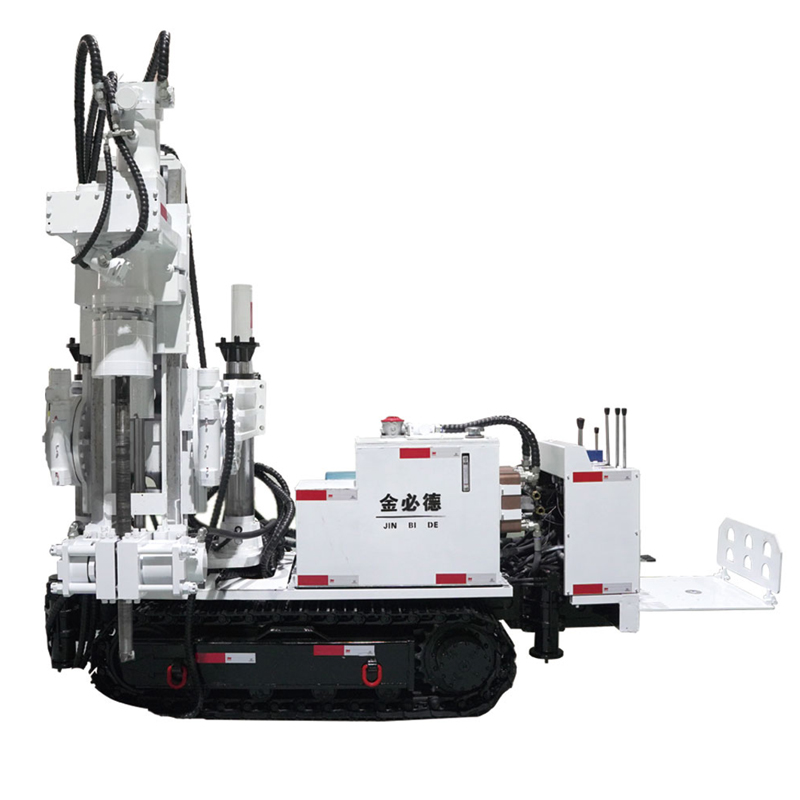

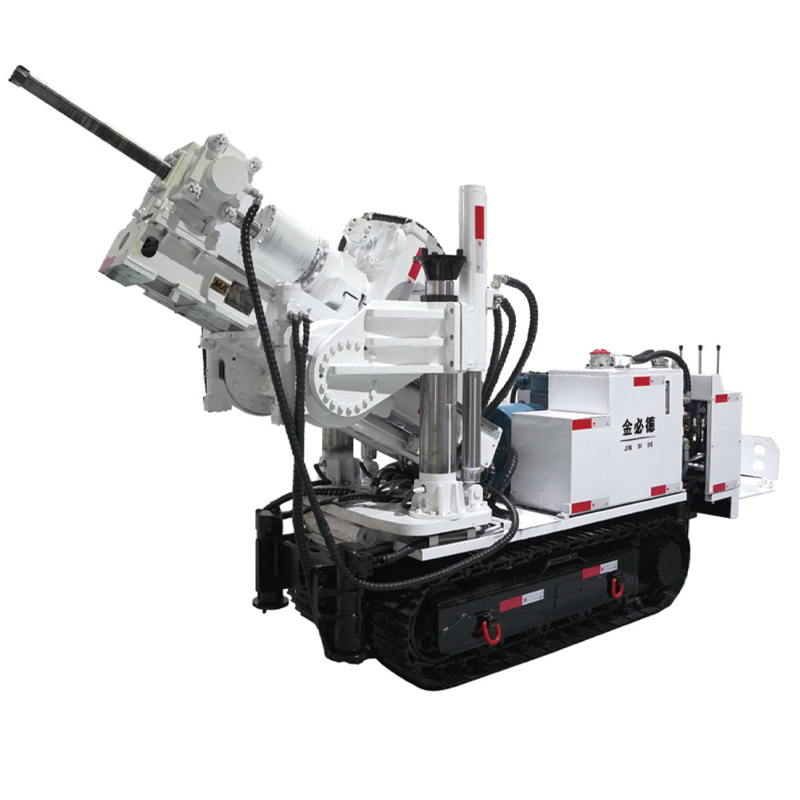

Шахтная глубинная буровая установка CMS1-3600/55 | CMS1-4500/55

Описание продукции CMS1-3600/55 и CMS1-4500/55 – это шахтные буровые установки для глубоких скважин, являющиеся основными конфигурациями в серии CMS1. Они предназначены для подземных работ, включая разведку и дренаж воды, дегазацию, разгрузочные скважины, нагнетательные скважины, а также...

Отправить заявку



Описание

маркер

Описание продукции

CMS1-3600/55 и CMS1-4500/55 — это шахтные буровые установки для глубоких скважин, являющиеся основными конфигурациями в серии CMS1. Они предназначены для подземных работ, включая разведку и дренаж воды, дегазацию, разгрузочные скважины, нагнетательные скважины, а также геологоразведочное бурение. Особенно подходят для шахт с высокой интенсивностью работ, частыми перемещениями и высокими требованиями к непрерывной эксплуатации.

Оборудование выполнено на гусеничном самоходном шасси и по модульной платформе, обладает хорошей проходимостью и удобством обслуживания. Насосная станция расположена над гусеницами, что снижает воздействие подземных вод и мусора на ключевые компоненты, повышая удобство технического обслуживания. Гидравлическая система оснащена двухконтурным охлаждающим устройством, что позволяет эффективно контролировать температуру масла и обеспечивать стабильность при длительной работе. Интегральный распределительный клапан уменьшает сложность трубопроводов, делает управление более централизованным и ускоряет освоение оборудования.

Буровая установка оснащена аксиально-поршневым насосом с регулируемым рабочим объемом, что позволяет бесступенчато регулировать крутящий момент и частоту вращения в зависимости от горной породы и нагрузки при бурении, адаптируясь к различным условиям. Основной узел поддерживает горизонтальное вращение на 360° и вертикальное наклонение в диапазоне ±90°, что позволяет бурить под разными углами и во всех направлениях. У модели CMS1-3600/55 максимальная ширина установки составляет около 1050 мм, а высота начала бурения регулируется в диапазоне от 1300 до 2500 мм, что обеспечивает сочетание проходимости и рабочего диапазона.

В целом, CMS1-3600/55 и CMS1-4500/55 больше подходят в качестве основного оборудования для повседневных буровых работ в шахтах. Их ключевыми преимуществами являются «многофункциональность, широкий охват углов, стабильность при непрерывной работе и высокая адаптируемость к условиям». Для заказчиков, которым необходимо повысить эффективность работы в смену, увеличить коэффициент использования оборудования и сократить вложения в множество единиц техники, эти модели обладают высокой инженерной и практической ценностью.

Эксплуатационные параметры

Общие характеристики	Технические параметры	Ед. изм.	CMS1-3600/55	CMS1-4500/55
	Габаритные размеры в рабочем состоянии (Д × Ш × В)	мм	3800×1050×1800（±50）	3800×1050×1800（±50）
	Общая мощность	кВт	55	55
	Дорожный просвет	мм	200	200
	Глубина бурения	м	450	550
	Угол бурения	°	360	360
	Высота горизонтального бурения	м	1,3–2,5 / 0,7–2,8 (другая высота — под заказ)	1,3–2,5 / 0,7–2,8 (другая высота — под заказ)
	Масса установки	кг	6400	6400
Поворотный механизм	Номинальное давление	МПа	22	24
	Номинальный крутящий момент,	Н·м	3600	4500
	Номинальная частота вращения	об/мин	75-420	70-410
Механизм подачи	Способ подачи		Подача гидроцилиндром направляющего типа	Подача гидроцилиндром направляющего типа
	Рабочее давление	МПа	18	18
	Ход подачи	мм	800	800
	Усилие подачи / усилие извлечения	кН	160/160	160/160
	Скорость подачи на холостом ходу	м/мин	0-25	0-25
	Скорость возврата на холостом ходу	м/мин	0-25	0-25
Ходовой механизм	Способ передвижения		Гусеничный	Гусеничный
	Тип приводного механизма		Гидромоторный привод	Гидромоторный привод
	Рабочее давление	МПа	20	20
	Скорость передвижения	м/мин	30（±2）	30（±2）
	Преодолеваемый уклон	°	±25	±25
	Удельное давление на грунт	МПа	0.05	0.05
Водоподающий механизм	Давление промывочной воды при бурении	МПа	0.6-2.5	0.6-2.5
Электродвигатель насосной станции	Номинальная мощность	кВт	55	55
	Номинальное напряжение	В	660/1140	660/1140
	Номинальная частота вращения	об/мин	1480	1480
Комплектующее буровое оборудование	Геологические / трёхгранные / широколопастные буровые штанги (стандартная комплектация)	мм	Φ73	Φ73
	Диаметр буровой коронки (стандартная комплектация)	мм	Φ90/Φ94/Φ108/Φ133	Φ90/Φ94/Φ108/Φ133
	Геологические / трёхгранные / широколопастные буровые штанги (опционально)	мм	Φ63.5	Φ63.5
	Диаметр буровой коронки (опционально)	мм	Φ113/Φ133/Φ153	Φ113/Φ133/Φ153
	Диаметр высокоэффективной шнековой буровой штанги	мм	Φ96/Φ89	Φ96/Φ89
	Диаметр высокоэффективной буровой коронки	мм	Φ108/Φ115/Φ125	Φ108/Φ115/Φ125
