Описание продукции Гусеничные полностью гидравлические шахтные буровые установки серии ZDY3200LD-ZDY8000LD предназначены для бурения пластопересекающих и пластовых скважин для дегазации, дренирования и водопонижения, нагнетания воды в пласт, инъекционного укрепления кровли, а также для раз...

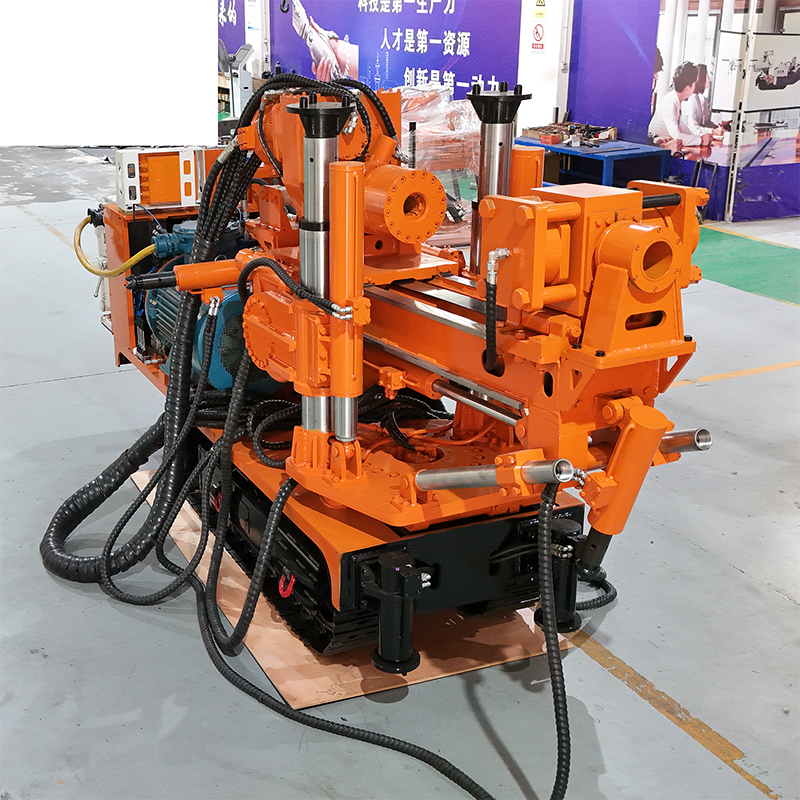

Гусеничные полностью гидравлические шахтные буровые установки серии ZDY3200LD—ZDY8000LD предназначены для бурения пластопересекающих и пластовых скважин для дегазации, дренирования и водопонижения, нагнетания воды в пласт, инъекционного укрепления кровли, а также для разведки геологических нарушений.

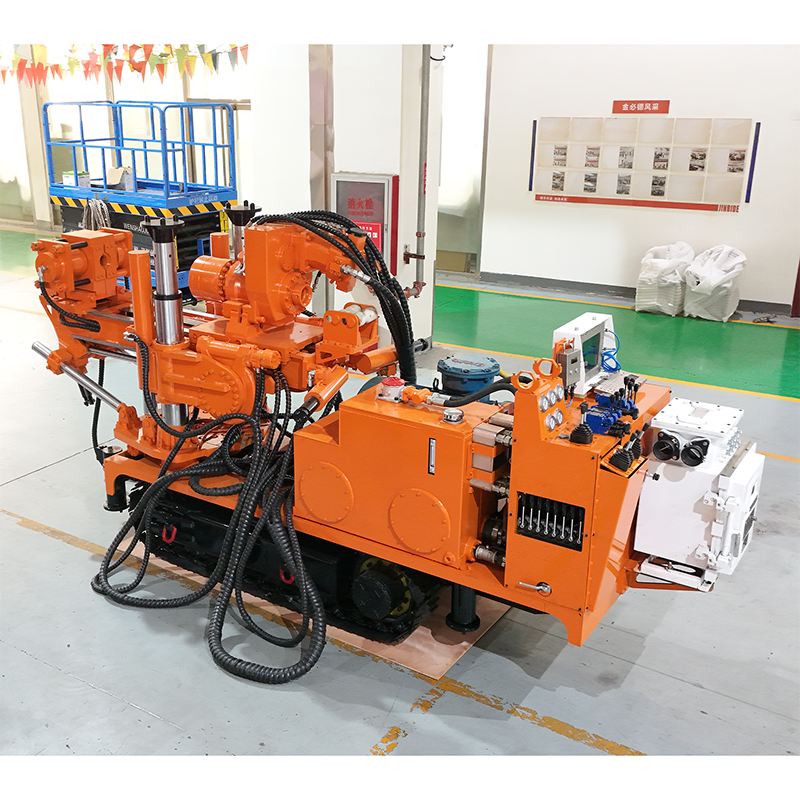

Данная серия имеет гусеничную ходовую конструкцию с централизованным размещением основного агрегата, гидростанции, пульта управления, взрывозащищенного компьютера, расходомера и устройства аварийной остановки. Оборудование удобно для перемещения, монтажа и технического обслуживания в подземных условиях. Минимальная ширина установки составляет около 1050 мм, что позволяет выполнять работы в узких горных выработках и ограниченных пространствах.
Обеспечивается поворот на 360° в горизонтальной плоскости и регулировка угла наклона в диапазоне ±90° по вертикали, что позволяет выполнять бурение в любом направлении. Направляющие основного агрегата имеют продольную регулировку, что подходит для работы в сложных условиях, включая пересечение ленточных конвейеров и обход препятствий. Установка поддерживает технологии направленного бурения донным гидромотором, роторного бурения у устья скважины и комбинированного бурения. Системы вращения и подачи оснащены двухскоростным режимом, переключение которого осуществляется в зависимости от условий работ, обеспечивая стандартное бурение, корректировку траектории и комплексные технологические операции.
В части управления гидравлическая система обеспечивает раздельное управление каждым исполнительным механизмом, исключая взаимное влияние, что облегчает поэтапное управление операторами, повышает точность бурения и стабильность работы на объекте. Комплектная интеллектуальная система измерений позволяет считывать траекторию скважины в режиме реального времени с визуальным отображением в виде таблиц и кривых. Функционал включает загрузку проектной траектории, вспомогательный расчет угла изгибателя, контроль состояния буровых штанг, оповещение о нештатных ситуациях и расчет остаточной длины бурения.
Дополнительно возможна комплектация облачной платформой данных DGS, обеспечивающей обмен данными между поверхностью и подземными выработками, удаленное техническое обслуживание, ИИ-видеонаблюдение и автоматическое формирование отчетной документации. В целом серия ZDY3200LD—ZDY8000LD является основной универсальной платформой для стандартного направленного бурения на угольных шахтах. Ее ключевые преимущества: высокая проходимость, гибкая регулировка рабочих углов, поддержка нескольких технологий бурения, визуальный контроль траектории и цифровизация эксплуатационного управления.
| Установка в сборе | Параметр | Ед. изм. | ZDY3200LD | ZDY3700LD | ZDY4000LD | ZDY4200LD | |
| Диаметр буровых штанг | мм | 73/89 | 73/89 | 73/89 | 73/89 | ||
| Масса буровой установки | кг | 6200 | 6200 | 6500 | 6500 | ||
| Глубина бурения | м | ≥300 | ≥300 | ≥350 | ≥350 | ||
| Габаритные размеры в транспортном положении (Д × Ш × В) | мм | 3650×1050×1900(±50) | 3650×1050×1900(±50) | 3650×1050×1900(±50) | 3650×1050×1900(±50) | ||
| Роторный узел | Номинальный крутящий момент | Н·м | 3200~800 | 3700~800 | 4000~1000 | 4200~1000 | |
| Номинальная частота вращения | об/мин | 75~210 | 70~200 | 60~200 | 50~200 | ||
| Номинальное давление | МПа | 25 | 25 | 25 | 25 | ||
| Номинальный расход | л/мин | 80 | 80 | 105 | 105 | ||
| Тормозной момент на шпинделе | Н·м | 800 | 800 | 1000 | 1000 | ||
| Механизм подачи | Угол наклона шпинделя | ° | -90~90 | -90~90 | -90~90 | -90~90 | |
| Макс. усилие подачи / извлечения | кН | 100 | 100 | 120 | 120 | ||
| Ход подачи / извлечения | мм | 800 | 800 | 800 | 800 | ||
| Номинальное давление | МПа | 22 | 22 | 22 | 22 | ||
| Номинальный расход | л/мин | 85 | 85 | 95 | 95 | ||
| Ходовой механизм | Макс. скорость передвижения | км/ч | 1.8 | 1.8 | 1.8 | 1.8 | |
| Преодолеваемый уклон | ° | 20 | 20 | 20 | 20 | ||
| Удельное давление на грунт | Н/мм² | 0.06 | 0.06 | 0.06 | 0.06 | ||
| Номинальное давление | МПа | 27 | 27 | 27 | 27 | ||
| Номинальный расход | л/мин | 50 | 50 | 50 | 50 | ||
| Насосная станция | электродвигатель | Номинальная мощность | кВт | 45 | 45 | 55 | 55 |
| Номинальный ток | А | 49.3/28.5 | 49.3/28.5 | 60/34.6 | 60/34.6 | ||
| Номинальное напряжение | В | 660/1140 | 660/1140 | 660/1140 | 660/1140 | ||
| Номинальная частота вращения | об/мин | 1475 | 1475 | 1480 | 1480 | ||
| Насосная станция | маслонасос | Рабочий объем насоса I | мл/об | 60 | 60 | 75 | 75 |
| Рабочий объем насоса II | мл/об | 18 | 18 | 18 | 18 | ||
| Номинальное давление насоса I | МПа | 25 | 25 | 25 | 25 | ||
| Номинальное давление насоса II | МПа | 22 | 22 | 22 | 22 | ||
| Полезный объем гидробака | л | 270 | 270 | 270 | 270 | ||
| Грязевой насос | Расход | л/мин | 260 | 260 | 260 | 260 | |
| Давление | МПа | 5.5~10 | 5.5~10 | 5.5~10 | 5.5~10 | ||
| Общее исполнение | Технические параметры | Ед.изм | ZDY5000LD | ZDY5700LD | ZDY6000LD | ZDY6600LD | |
| Диаметр комплектующей буровой штанги | мм | 73/89 | 73/89 | 73/89 | 73/89 | ||
| Масса буровой установки | кг | 6200 | 6500 | 6500 | 6500 | ||
| Глубина бурения | м | ≥500 | ≥600 | ≥1000 | ≥1000 | ||
| Габаритные размеры в транспортном положении(Д × Ш × В) | мм | 3850×1050×1990(±50) | 3850×1050×1990(±50) | 3850×1050×1990(±50) | 3850×1050×1990(±50) | ||
| Роторный узел | Номинальный крутящий момент | Н·м | 5000~1500 | 5700~1500 | 6000~1500 | 6600~1600 | |
| Номинальная частота вращения | об/мин | 70~210 | 65~205 | 60~200 | 50~200 | ||
| Номинальное давление | МПа | 26 | 27 | 28 | 28 | ||
| Номинальный расход | л/мин | 105 | 115 | 115 | 115 | ||
| Тормозной момент шпинделя | Н·м | 1000 | 1000 | 1000 | 1000 | ||
| Устройство подачи | Угол наклона шпинделя | ° | -90~90 | -90~90 | -90~90 | -90~90 | |
| Максимальное усилие подачи / извлечения | кН | 120 | 140 | 140 | 140 | ||
| Ход подачи / извлечения | мм | 800 | 800 | 800 | 800 | ||
| Номинальное давление | МПа | 22 | 22 | 22 | 22 | ||
| Номинальный расход | л/мин | 95 | 115 | 115 | 115 | ||
| Ходовой механизм | Максимальная скорость перемещения | км/ч | 1.8 | 1.8 | 1.8 | 1.8 | |
| Максимальный угол подъёма | ° | 20 | 20 | 20 | 20 | ||
| Удельное давление на грунт | Н/мм² | 0.06 | 0.06 | 0.06 | 0.06 | ||
| Номинальное давление | МПа | 26 | 27 | 28 | 28 | ||
| Номинальный расход | л/мин | 50 | 50 | 50 | 50 | ||
| Гидравлическая станция | Электродвигатель | Номинальная мощность | кВт | 55 | 75 | 75 | 75 |
| Номинальный ток | A | 60/34.6 | 79.6/46 | 79.6/46 | 79.6/46 | ||
| Номинальное напряжение | В | 660/1140 | 660/1140 | 660/1140 | 660/1140 | ||
| Номинальная частота вращения | об/мин | 1480 | 1480 | 1480 | 1480 | ||
| Гидравлическая станция | Масляный насос | Рабочий объем насоса I | мл/об | 75 | 85 | 85 | 85 |
| Рабочий объем насоса II | мл/об | 18 | 18 | 18 | 18 | ||
| Рабочий объем насоса I | МПа | 27 | 27 | 28 | 28 | ||
| Рабочий объем насоса II | МПа | 22 | 22 | 22 | 22 | ||
| Полезный объем маслобака | л | 270 | 270 | 270 | 390 | ||
| Грязевой насос | Расход | л/мин | 260 | 260 | 260 | 260 | |
| Рабочее давление | МПа | 5.5~10 | 5.5~10 | 5.5~10 | 5.5~10 | ||
| Электромагнитный пускатель | Номинальный ток | A | 80 | 120 | 120 | 120 | |
| Номинальное напряжение | В | 1140/660 | 1140/660 | 1140/660 | 1140/660 | ||
| Управляющее напряжение | В | 36 | 36 | 36 | 36 | ||
| Общее оборудование | Технические характеристики | Ед.изм | ZDY7400LD | ZDY8000LD | |
| Диаметр комплектующей буровой штанги | мм | 73/89 | 73/89 | ||
| Масса буровой установки | кг | 7200 | 7300 | ||
| Глубина бурения | м | ≥1000 | ≥1000 | ||
| Габаритные размеры в транспортном положении (Д×Ш×В) | мм | 3950×1050×1990(±50) | 3950×1050×1990(±50) | ||
| Роторный узел | Номинальный крутящий момент | Н·м | 7400~1600 | 8000~2000 | |
| Номинальная частота вращения | об/мин | 65~190 | 50~180 | ||
| Номинальное давление | МПа | 29 | 30 | ||
| Номинальный расход | л/мин | 115 | 115 | ||
| Тормозной момент шпинделя | Н·м | 1200 | 1500 | ||
| Устройство подачи | Угол наклона шпинделя | ° | -90~90 | -90~90 | |
| Максимальное усилие подачи / извлечения | кН | 150 | 190 | ||
| Ход подачи / извлечения | мм | 800(1000) | 800(1000) | ||
| Номинальное давление | МПа | 22 | 22 | ||
| Номинальный расход | л/мин | 115 | 115 | ||
| Ходовой механизм | Максимальная скорость перемещения | км/ч | 1.8 | 1.8 | |
| Максимальный угол подъёма | ° | 20 | 20 | ||
| Удельное давление на грунт | Н/мм² | 0.06 | 0.06 | ||
| Номинальное давление | МПа | 29 | 29 | ||
| Номинальный расход | л/мин | 50 | 50 | ||
| Гидравлическая станция | Электродвигатель | Номинальная мощность | кВт | 75 | 90 |
| Номинальный ток | A | 79.6/46 | 95.3/55 | ||
| Номинальное напряжение | В | 660/1140 | 660/1140 | ||
| Номинальная частота вращения | об/мин | 1480 | 1480 | ||
| Гидравлическая станция | Масляный насос | Рабочий объем насоса I | мл/об | 100 | 100 |
| Рабочий объем насоса II | мл/об | 18 | 18 | ||
| Номинальное давление насоса I | МПа | 29 | 30 | ||
| Номинальное давление насоса II | МПа | 22 | 22 | ||
| Полезный объем маслобака | л | 270 | 270 | ||
| Грязевой насос | Расход жидкости | л/мин | 260 | 260 | |
| Рабочее давление | МПа | 5.5~10 | 5.5~10 | ||
| Электромагнитный пускатель | Номинальный ток | A | 120 | 120 | |
| Номинальное напряжение | В | 1140/660 | 1140/660 | ||
| Управляющее напряжение | В | 36 | 36 | ||
